工程师的织物输送带必需品

工程师的织物输送带必需品

我越多对客户讨论织物传送带,我会注意到有多少不同的技术术语和零件名称用于相同的动作或部分。虽然我们总是设法彼此了解,但很明显,使用普通术语将更有效。

所以这是我们的Habasit指水果机在线玩南对关键的织物传送带术语术语需要了解,加上鼻栏的一些重要信息,反击屈曲,膨胀,累积,紧张,皮带跟踪和分层。

输送机的基本部件:

1.驾驶滑轮
2.头部或尾滑轮(取决于运行方向)
3.滑块床
4.携带滚筒
5.亚滑轮
6.偏转辊(惰轮)
7.紧张滑轮(卷尺)
8.携带滚轮(在回报方上)
9.传送带
10.引导滑轮

张力带张力方向的拉轮 用于驾驶滑轮 签署带跑步方向
张力带张力方向的拉轮 用于驾驶滑轮 签署跑步方向

鼻栏

鼻栏是一个刀刃,输送带在小半径上弯曲。它允许在输送机系统的组件之间传输较小的物品。为了限制由于弯曲而在传送带中产生的张力,盖角减小到大约135。从侧面和倒置时,这会产生鼻子的形状。如果转移发生在彼此相邻的小辊上,我们会谈论鼻子滚轮,以逆向偏转。当带弯曲在固定板上时,它被称为固定刀。

有关鼻栏的更多信息,请参阅:http://blog.水果机在线玩habasit.com/2018/11/reduce-friction-conveyors-nosebar-knifeored/

反屈曲

当传送带的下侧弯曲向外时,这被称为反屈曲。腰带能够弯曲两个方向(弯曲和计数器弯曲)很重要。当在带上使用引导型材时,对应屈曲增加了所需的滑轮直径。您可以在皮带产品数据表中找到计数器屈曲值。

加冕

一个或多个滑轮上的凸起(圆柱形)用于获得传送带“自动跟踪”。对于织物输送带,我们建议平滑轮设计在中心的圆柱形部分,基于带宽的50%,两侧锥形部分以边缘较小的直径。冠的高度取决于皮带轮直径,传送带的横向刚度以及带和皮带轮之间的摩擦。我们的工程指南具有显示这些值的表。

有关加冕的更多信息,请参阅hTTP://blog.水果机在线玩habasit.com/2018/07/to-crown-or-not-to-clown-a-lagged-puleley/

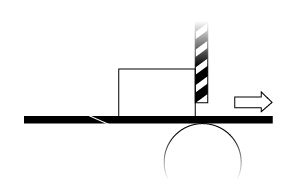

积累

如果在皮带运行时将产品保持在传送带上,则这被称为累积。为此,与保存的产品相比,您需要具有低摩擦力的运输方。请注意,对于累积应用程序,建议提供优选的运行方向以防止连接剥离开放的方法。

输送带积累

紧张局部

安装传送带时,使用足够的预张力是重要的。如果预紧张力太低,在织物放松后,你会在驱动器上抓住抓地力,并且可能会滑动。对于具有PET织物的传送带,安装的预张力至少为0.3%(PA织物0.5%),通常足以进行正确的操作。如果您有沉重的应用,则可以轻松计算使用我们的Selecalc计算程序所需的紧张局部。或者,您可以将传送带拧紧,直到它用满负荷运行防滑。

皮带跟踪

当安装传送带并且所有滑轮垂直于行驶带时,预张力确保了滑轮上的冠使传送带“自动跟踪”。您可以影响皮带运行并使用转向滑轮进行校正。自动输送机通常用于带有一个或多个鼻栏转移的输送机。在横向载荷的情况下,用输送带滑动或从传送带滑动的产品,通常用于吸收横向力并保持皮带就位。

有关皮带跟踪的更多信息,请参阅:http://blog.水果机在线玩habasit.com/2017/06/how-to-prevent-unstable-belt-tracking/

分层

植物脂肪或油可以降低带带的不同层之间的粘附性。随着时间的推移,这些层可以彼此分离,称为分层。当传送带的侧面与输送机的框架接触并损坏时,这种效果加速了。由于弯曲和计数器屈曲引起的压力在小型转移中也具有负面影响并加快该过程。输送带可用于涉及耐脂肪或油脂效应的脂肪的应用。

有关更多信息,请联系我们,或下载我们的免费工程指南更具设计技巧的工程师。

2020年10月27日|张贴了

RenéGrevengoed.

RenéGrevengoed是一名曾在1996年以来曾在荷兰的居住人工工作的应用工程师。他说荷兰语荷兰语,他也能流利地英语水果机在线玩。Grevengoed专注于一般的输送,包括织物输送机和动力传动带。他的专业知识适用于多个行业,包括食品,物料处理以及印刷和纸张应用。Grevengoed的经历开始在研讨会和现场配件中,他能够获得必要的特殊技能,以便进入他今天的位置。
