6个东西,你需要了解powerturn设施

6个东西,你需要了解powerturn设施

称为powerturn设施 - - 其用于通过任何从30℃改变的输送机的方向到180°我经常由工程师要求协助替换,改型或设计为弯曲的传送机皮带接触。

这些复杂的安装在各种各样的工业中,从食品到装卸,配送和仓储材料,并且每一个都需要定制的配合和设计,以及高精确度制造。

简单来说,一个曲线的带由许多连接以形成一锥形带,然后将其围绕尾部带轮张紧节组成。这些滑轮可以是圆锥形或圆柱形,这取决于应用。

你如何选择一个powerturn安装最好的设计?它开始通过了解所涉及的基本力学。

1.带导向是至关重要的

由于该曲线的带的性质,也有向内拉所述带朝向曲线的中心点强横向力。这些力必须通过使用指导在带的外边缘,以驱动器链做使用辊或配置文件的工作,或皮带张力所抵消。三种主要类型的在外侧带束层边缘使用指导的是:

  • 驱动链条
  • 辊对
  • 简介

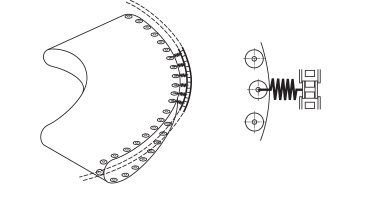

·指导使用驱动链

根据我们的经验,使用驱动链导引简单,有效和最佳在需要相对较小的传输(例如在食品行业)的情况。所有的张力由链条采取在带的外边缘,与带充当套筒。

在安装的外边缘,与连接到通过弹簧,金属支架,或最多由塑料环链带上的链运行,因此它被驱动和在正确的位置上。随着驱动通过链条发生时,带不摩擦驱动,这将是,如果有一个驱动辊,这意味着带运行张力是低的,从而优化带的使用寿命。

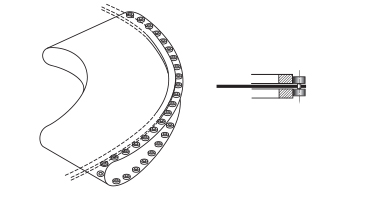

·指导使用双辊

此解决方案使用的辊子对安装在外带边缘运行上弯曲导轨偏移的横向力。非常高精度带和帧的制造是在这种情况下必须的,在带的外边缘,以及高精度的安装孔的位置。由于在这种情况下,带由驱动辊驱动,皮带使用寿命将被较高处于紧张状态会受到影响。带设置和跟踪控制也需要仔细监测,以防止皮带被损坏。

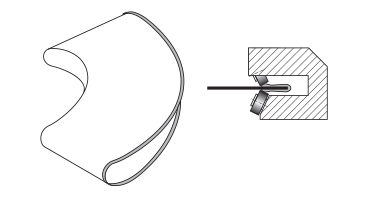

·指导使用简档中的带边缘

在这种情况下,挤压型材结合,或经常缝合到带,这是由分布保持在适当位置下倾斜辊运行的外边缘。这种方法需要的导轮廓的极为精确的定位,并且可以有通过引导滑轮所引起的塑料珠的挠曲相对高的能量损失。然而,结果是,可以是相对简单的改变或更换设定是最小的,一旦辊抵靠轮廓重新定位的带。

根据我们的经验,使用较重的皮带配送仓库和应用,后两种类型的指导,其中带所从事的工作,更适合,因为一个更重,更耐用的皮带可以选择。

2.皮带的选择比你想象的更广泛的现在

不同于传统的带,这是纵向柔性但侧刚性,在弯曲的安装中使用带需要灵活在所有方向上,因为它们受到在所有方向上的弯曲应力。

一些工程师认为,实现这一目标的唯一方法是选择具有在经纱(长度)和纬纱(宽)两个方向上复编织的由胎体带,从而带在所有方向灵活。然而,这并不总是必要的。通过仔细地切割和接合段,几乎任何带材料可被制造为一个powerturn安装,确保带选项的更广泛的选择 - 包括蓝色带和TPO-或TPU涂覆的带用于与苛刻的清洗要求食品应用。

例如,如果所需要的带是单层带,使用相对大的滑轮直径(15或16mm),它甚至有可能使用被制成侧刚性带,因为它仍然会足够灵活在宽度。我们用单丝带在英国一个客户最近证明了这一点。

有局限性。单丝安全带不能被应用在进料使用具有静态nosebar或出料,由于摩擦将驱动单丝出来的带。

3.创新的解决方案可以解决关节应变

在最近的一个案例中,我们被要求用皮带这是因为在设置出料辊与链轮之间的空隙面积关节劳损的失败帮助。在这种情况下,我们设计了一个加固的区域停止带接头失败。

只要有可能这是好事,削减使用的接头数量。不仅多个关节和面板成本的时间和金钱,他们也可以导致由于在制造过程中发生的自然变化屈曲。

4.准确性非常重要

皮带制造的powerturn安装必须是切割和连接过程中非常精确。而在过去,弯曲带手工切割,新的CAD技术提供了更高的准确度和精确度。它然而,必须说的是,它一般不会引起问题的制造过程,但不准确的数据和测量。

5.有没有限制powerturn装置的尺寸

所以能够削减从带材料向上弯曲的带至3m宽。但更大的powerturn的安装也是可能的。使用面板,我们已经取得了180°powerturn与1900毫米的带的宽度,大约的6μm的外半径,和大约的37.5米一个总周长。

6. 100%产物的贴装精度是不可能在powerturn

如果有可能通过powerturn保持准确的产品放置我经常被问到。很不幸,答案是:目前没有。巧克力棒的线永远不会在正好在出料为进料相同的位置。机械师只是不允许这样。这是简单的产品的运动,不打滑,这是由于powerturns是如何设计的,并且为零度真正的基准点实际上是位于返回和输送带路径之间的事实。

你有关于powerturn安装任何疑问?

获得powerturn设施的权利取决于专业知识和经验,以及合适的合作伙伴。如果您想了解更多有关如何哈伯斯特能为您的powerturn安装需求,提供水果机在线玩完全正确的皮带信息,请联络我
